Die Funktion des Rollladens

Rollladen bestehen aus zugeschnittenen Profilstäben, die durch Ineinanderschieben an Nuten, Bügeln oder Aufhangeketten gelenkig verbunden werden. Der komplette, auf das jeweilige Maß aus einzelnen Rollladenstäben (-profilen) zusammengefügte Rollladen wird Rollladenpanzer genannt. Rollladenstäbe werden je nach Erfordernis - Stabilität, Größe und Qualitätsanforderung - in unterschiedlichen Dicken, Breiten und Formen aus unterschiedlichen Materialien - Kunststoff, Alu, Holz - und in vielen Farben hergestellt Rollladenstäbe gibt es als einwandige oder Hohlkammerprofile, auch ausgeschäumt, was Steifigkeit und Wärmedämmung der Stäbe steigert.

Die Rollladenstäbe eines Panzers müssen gegen seitliches Verschieben gesichert - arretiert - sein. Die Stabnenndicke ,,a" ist fur die lichte Weite der Führungsschiene In der Führungsschiene wird der Rollladen links und rechts geführt. Diese können zusätzlich mit Keder oder Bürsten ausgestattet sein. Sicherheitsführungsschienen gehören zum erhöhen zusätzlich die Einbruchsicherheit. maßgebend. Die effektive Stabdicke ,,b" ist das Maß der größten Stabdicke. Bei Rollladenstäben aus Vollmaterial entspricht die effektive Stabdicke der Materialdicke.

Die Stabdeckbreite ,,c" ist die sichtbare Breite eines Rollladenstabes, wenn die Stäbe des Panzers aufeinanderstehen. Am Anfangsstab (Gurtleiste) ist der Rollladenpanzer durch Aufhängevorrichtungen (Aufhangegurt, Aufhängefedern) mit der Rollladenwelle verbunden.

Der Schlußstab (Endleiste) hat als unterster Stab des Rollladenpanzers in der Regel einen anderen Querschnitt als die übrigen Stäbe und soll für einen dichten Abschluß zur Fensterbank (Wärme- und Schalldämmung) mit einem Dichtprofil versehen sein. Besondere Formgebung oder zusätzlich am Schlußstab angebrachte Stopfen dienen als Rollladenanschlag an der Rollladenkasten-Außenschürze.

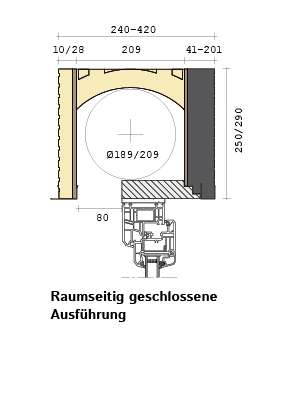

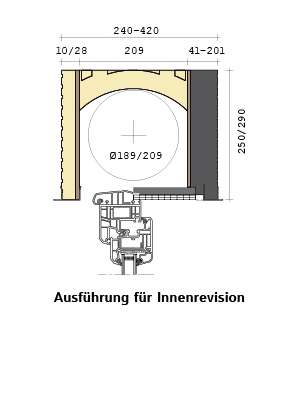

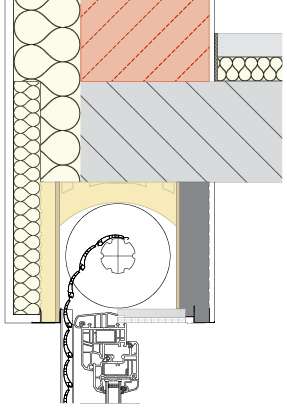

Im hochgezogenen Zustand ist der Rollladenpanzer im Rollraum des Rollladenkastens über eine Welle Als Welle bezeichnet man bei Rollladen den mechanischen Teil, auf den der Rollladenpanzer gewickelt wird. (Wird auch Achse oder Stahlwelle genannt) aufgerollt. Die besondere Formgebung und die Stabdicke beeinflussen den Ballendurchmesser Der aufgewickelte Rollladen nennt sich Ballen. Der Durchmesser des aufgewickelten Rollladen- bzw. Torpanzers beschreibt den Ballendurchmesser. Hieraus lässt sich dann die notwendige Kastengröße bestimmen. des aufgerollten Rollladens. Bei Spannweiten >2,5 m müssen Rollladenstäbe stabiler bzw. dicker sein und führen zu größeren Ballendurchmessern. Mannigfaltige Profilformen unterschiedlicher Dicken und Wolbungen wurden entwickelt, um bei großer Stabilität möglichst geringe Ballendurchmesser Der aufgewickelte Rollladen nennt sich Ballen. Der Durchmesser des aufgewickelten Rollladen- bzw. Torpanzers beschreibt den Ballendurchmesser. Hieraus lässt sich dann die notwendige Kastengröße bestimmen. zu erreichen.

Für extreme Panzerbreiten erhalten Hohlkammerprofile zusatzliche Verstärkungen. Hier ist der günstigste Kompromiß zwischen Material, Stabdicke, Stabform und verfügbarem Rollraum zu suchen. Bei der Vielzahl von Fabrikaten und Konstruktionen hilft der Rollladenbaufachbetrieb gerne bereits bei der Planung. Lichtschlitze in den Aufhängestegen der Rollladenprofile verhindem eine vollständige Abdunkelung des Raumes bei hängendem Rollladen. Sie werden verdeckt, wenn der Rollladen vollständig geschlossen ist, also auf der Fensterbank aufsteht.

Miniprolile sind extrem dünn (<11 mm Stabnenndicke). Sie werden überwiegend nachträglich mit vorgesetzten Rollladenkasten bei Altbausanierungen eingesetzt Schall- und wärmedämmende Eigenschaften sind begrenzt.
