Empfehlungen zur Vermeidung von Sturmschäden bei Raffstoren

Raffstore

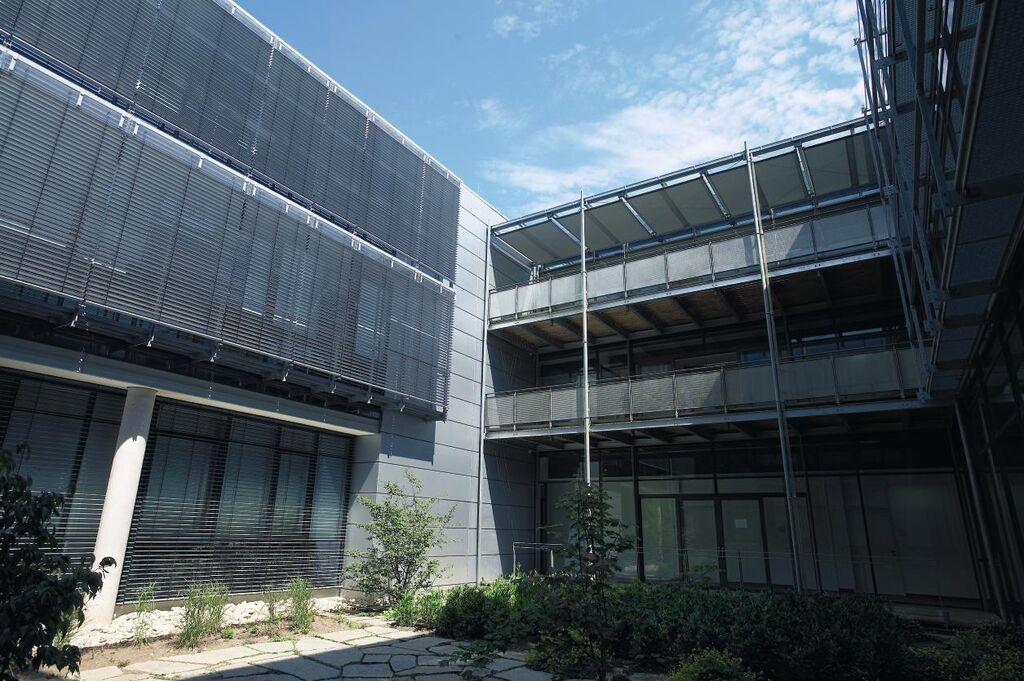

Außen angebrachte Raffstoren/Außenjalousien sind starken Umwelteinflüssen, wie Wind, Regen, Frost, UV-Strahlung, Industrieluft und Verschmutzung ausgesetzt. Die Beständigkeit gegen diese Einflüsse ist abhängig von Konstruktion, Form, Baugröße, Führung, Anbringungsart, Abstand zur Fassade und Lage am Gebäude.

Raffstoren/Außenjalousien sind Sonnenschutz – kein Wetterschutz.

Unsere im Windkanal getesteten Anlagen zeigten, dass unter bestimmten Voraussetzungen sehr hohe Windkräfte von Raffstoren/Außenjalousien aufgenommen werden können.

Windwarnanlagen schützen vor Sturmschäden

Damit die Sonnenschutzanlagen bei aufkommendem Sturm (im Allgemeinen ist bei Sturm kein Sonnenschutz erforderlich) nach einer gewissen Verzögerung einfahren und nicht beschädigt werden, empfehlen wir den Einsatz von Windwarnanlagen mit entsprechender Steuerung. Die Windgeschwindigkeit wird dabei durch Winddruckgeber aufgenommen, welche je nach Lage und Charakteristik der Gebäude an exponierten Stellen angebracht sind (z. B. nicht im Windschatten von Gebäuden und im Bereich von Verwirbelungen oder Aufwinden). Da nicht nur das betreffende Gebäude sondern auch umliegende Bauten für die Bemessungslasten herangezogen werden müssen, muss die Positionierung und Anzahl der Winddruckgeber von dem Planer festgelegt werden.

Im Eck- oder Randbereich von ca. 1 bis 2 m und im Flachdachbereich sind Sogspitzen zu erwarten, welche das bis zu vierfache wie der Winddruck auf die rechtwinklig angeströmte Fassade betragen können. Frontal auf die Fassade auftretende Winde ändern ihre Richtung. Je nach Bebauung können Verwirbelungen entstehen oder es kann sich die Windgeschwindigkeit erhöhen (Kaminwirkung).

Bei Einbau im Fassadeneckbereich und bei weit vor der Fassade montierten Anlagen sind geringere Anlagenbreiten zu wählen oder zusätzliche Führungsseile mit Federspanntöpfen einzusetzen.

Bei Windwarnanlagen ist werkseitig eine Einschaltverzögerung von 5 sec und ein Grenzwert von 12 m/sec für die Windgeschwindigkeit eingestellt. Diese Werte müssen entsprechend den Tabellen der Technischen Richtlinie des Bundesverbandes Rolladen + Sonnenschutz e.V., Blatt 6.2, Seite 1 und 2 der jeweiligen Einbausituation angepasst werden. Bei kritischen Einbausituationen (weit vor der Fassade) empfehlen wir die Einschaltverzögerung auf 2 sec und den Grenzwert auf 8 m/sec einzustellen.

Windgrenzwerte. Einsatzempfehlung für Raffstoren/Außenjalousien

Alle WAREMA Raffstoren/Außenjalousien sind CE-erklärt und entsprechen der DIN EN 13659 (gültig ab 01.04.2006). Das in der DIN EN 1932:2001 unter Punkt 10 beschriebene Prüfverfahren ist nicht auf die Praxis übertragbar, deshalb werden Raffstoren/Außenjalousien in der DIN EN 13659 der Windklasse 0 zugeordnet.


WAREMA empfiehlt für Raffstoren/Außenjalousien Windgeschwindigkeitsangaben und Windstärken nach Beaufort, wie in der Technischen Richtlinie des Bundesverbandes Rolladen + Sonnenschutz e.V., Blatt 6.2, Seite 1 und 2, festgehalten (Siehe Anhang)

Handbetätigte Raffstoren/Außenjalousien

Um Sturmschäden zu vermeiden, müssen handbetätigte Anlagen und Elektroanlagen ohne übergeordnete Windwarnanlage bei u. g. Windgeschwindigkeiten hochgefahren werden.

Gewährleistung

Schäden die durch Nichteinhaltung nachstehender Bedingung entstehen unterliegen nicht der Gewährleistungspflicht von Firma WAREMA. Für die Nutzer ist unbedingt zu beachten, dass die Sonnenschutzanlagen ohne übergeordnete Elektrosteuerungen abends und an Wochenenden hochgefahren werden müssen.
