Ein paar Worte zur Technik:
Außen-Jalousien oder (Außen-) Raffstore werden heute vorwiegend mit Lamellenbreiten zwischen 60 und 100 mm aus Aluminium angeboten. Diese Ausführungen können auch in Führungsschienen laufen.

Außen-Jalousien können (in den meisten Fällen) sowohl innerhalb als auch außerhalb der Außenlaibung montiert werden. Entscheidend ist dabei, ob die Jalousien eine aktive Rolle bei der Fassadengestaltung spielen oder eher "fast unsichtbar" sein sollen.

Falls gewünscht können sie auch "unsichtbar" im Jalousiekasten verschwinden.

Bewährtes in Perfektion

Raffstore 80S

Der WAREMA Raffstore mit 80mm randgebördelter Lamelle ist in der Standardausführung der beliebteste
Raffstore am Markt. Doch auch Bewährtes kann noch perfekter werden. Der neue WAREMA Raffstore 80 S
ist das beste Beispiel dafür: Durch Optimierung der Lamellengeometrie macht der WAREMA 80 S kleinste
Pakethöhen möglich und besticht darüber hinaus durch sein ansprechendes Design. Auch das neue und
zeitlose Unterschienendesign trägt zu einer deutlichen Reduzierung der Pakethöhe bei – bietet dabei aber
die gewohnte Stabilität. Eine weitere Innovation liegt in den optimierten Ösen für das Aufzugsband: Dank
kleinster Durchlassöffnungen erzeugen diese nun weniger Lichtpunkte im Rauminneren und sorgen somit
für eine bessere Verschattung im Gebäude. Ein Nutzen, den Sie zu schätzen wissen werden.

Alle bisherigen Möglichkeiten der 80er randgebördelten Lamelle bleiben für die 80 S in vollem
Umfang erhalten.

Die wichtigsten technischen Innovationen des WAREMA Raffstores 80 S:

  • kleinstes Lamellenpaket am Markt (mit Leiterkordel)
  • filigrane Optik der Lamelle durch reduzierten Durchmesser der Randbördelung
  • 5% höhere Stabilität /Festigkeit der Lamelle
  • neues, zeitloses Unterschienendesign
  • Reduzierung von Lichtpunkten durch optimierte Schutzösen für das Aufzugsband
  • Führungsnippel mit 2-Punktverschweißung und optimiertem Finish bei gleichbleibender Stabilität dank großer Grundplatte auf der Lamellenunterseite
  • besseres Schließverhalten bei Seilführung durch optimierte Schutzösen

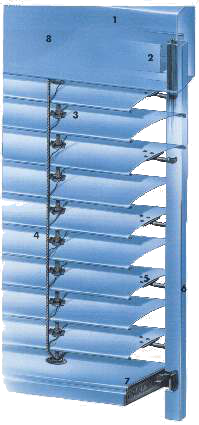

Die Ausstattung

Raffstore Technik
  1. Gekantete Blende in vielen Formen und Farben.
  2. Oberschiene aus stranggepreßtem Aluminium, kein gerollformtes Alu-Band oder verzinkte Stahlbänder: kein Rosten, Knicken oder Verdrehen.
  3. Aufzugsband in witterungsbeständiger Ausführung. Nur unauffällige 6 mm breit, aber 1000 N Reißfestigkeit.
  4. Sämtliche Stanzungen in den Lamellen sind mit Kunststoffösen zur Führung der Aufzugsbänder und zur Befestigung der Stege der Trevira-Leiterkordel versehen. Das vermindert den Abrieb am Aufzugsband und stabilisiert den Gesamtbehang bei Wind.
  5. 3-fach-punktgeschweißte Führungsnippel aus glasfaserverstärktem Polyamid geben Stabilität und Elastizität.
  6. 25 mm tiefe Führungsschienen gewährleisten den einwandfreien Lauf der Lamellen auch bei Wärmebewegungen der Fassade und der Lamellen. In die Führungsschiene sind zur Geräuschdämmung schwarze Kunststoffkeder eingezogen. Die Führungsschienen ermöglichen Roffstoren bis zu 500 cm Breite cm einem Stück.
  7. Die Unterschiene ist ebenfalls aus stranggepreßtem Aluminium-Profil mit schwarzen Kunststoff-Endkappen und verschiebbarer Schienenendführung, die ein Aushängen der Unterschiene verhindert. Kein Verklemmen!
  8. Wartungsfreier Mittelmotor, Schutzart IP 54. Die Kraft des Motors wird auf 2 Wellenabgänge übertragen und auch bei gekoppelten Anlagen gleichmäßig verteilt. Die Mittelmotoren ermöglichen den Einsatz sehr schmaler Behänge.

Kurbelbedienung

Kurbel

Hier wird der Behang durch eine Alu-Knickkurbei bewegt, die über ein verchromtes Gelenklager mit dem robusten Kegelradgetriebe verbunden ist.

Elektroantrieb

Elektroantrieb

Der wartungsfreie Mittelmotor übernimmt noch dem Betätigen eines Tast-Rast-Schalters das Heben, Senken und Verstellen der Lamellen.

selbstreinigende Lamellen

Lamellen putzen war gestern!

Lamellen mit selbstreinigender Reynolux® EcoCleanTM-Beschichtung

Lamellen putzen war gestern! Unsere neue Lamelle mit Reynolux® EcoClean™-Beschichtung macht´s
möglich: in Verbindung mit UV-Licht und bereits geringer Luftfeuchtigkeit (z. B. Tauwasser) wirkt die
lichtempfindliche Titandioxid-Beschichtung (EcoClean™) auf der Lamellenoberseite wie ein Katalysator
und zersetzt Schmutz- und Smogpartikel. Indem sich die Lamellen so ständig selbst von Schmutz befreien,
bleiben diese konstant sauber und erhalten die Attraktivität von Gebäuden. Auch die Luft wird gereinigt:
1.000m² Lamellenband mit Reynolux® EcoClean™-Beschichtung machen so viel Smog unschädlich wie
80 Bäume. Das ist aktiver Umweltschutz!

Die neue Reynolux® EcoClean™-Beschichtung ist für die WAREMA 80mm randgebördelten Lamellen,
80mm Flachlamellen und Abdunkelungslamellen in den Breiten 73/90/93mm verfügbar. Folgende Farben
stehen mit Reynolux® EcoClean™-Beschichtung zur Verfügung: RAL9006, RAL9007, RAL9016
und DB703.

Lieferbar ab Februar 2014!

Raumklima und Helligkeit

  • Durch stufenlos verstellbare Lamellen wird das Tageslicht immer perfekt reguliert.
  • Roffstoren können zur Verdunkelung z.B. bei Diavorführungen verwendet werden.
  • Roffstoren schützen vor schädlichen UV-Strahlen.
  • Im Sommer wird die Raumtemperatur reduziert, weil Raffstoren die kurzwellige Sonneneinstrohlung weitestgehend verhindern.
  • Der Behang ist aufziehbar, so daß bei geringer Helligkeit die gescimte Fensterfläche Tageslicht einläßt. Das spart wertvolle Energie für künstliche Beleuchtung und trägt dazu bei, daß sich der Raum im Winter zusätzlich erwärmt.
  • Sind die Lamellen in den Nachtstunden geschlossen, verbessern sie die Wärmedämmung (k-Wert) des Fensters.

Tageslicht-Transportelement

Tageslichttransportelement

Das Tageslicht-Transportelement bietet raffinierten Sonnenschutz besonders für Computer-Arbeitsplätze. Der Roffstore wird in zwei Bereiche mit unterschiedlichen Lamellen-Öffnungswinkeln geteilt. In der Arbeitsstellung bleibt die untere Hälfte des Behanges geschlossen und schirmt den Computer-Bildschirm vom Sonnenlicht ab. Die obere Hälfte hingegen ist geöffnet, und die Lamellen reflektieren das einfallende Licht an die Zimmerdecke, von wo es sich im Raum verteilt. Die Helligkeit ist - ohne künstliche Beleuchtung - genau da, wo sie gewünscht wird!

Vivamatic - Tageslichtmanagement für Raffstoren

Raffstoren mit vivamatic schaffen ein optimales Lichtambiente und bieten perfekte Tageslichtnutzung durch eine individuelle variable Lamellennachführung. Bereits beim Tieffahren sind die Lamellen durch die sonnenstandsabhängige Steuerung im individuell ansteuerbaren Optimalwinkel eingestellt und steigern hierdurch Wohlfühlatmosphäre und Komfort.

Durch die abgestimmte automatisierte Lamellensteuerung punkten diese Raffstoren sowohl bei der Wärmeregulierung als auch bei der Energieeinsparung.

Bei einem Einsatz von Raffstoren mit vivamatic-Technologie müssen Sie nichts weiter beachten. Sie sind überall dort einsetzbar wo ein Standard-Raffstore geplant wurde. Sowohl bei Gebäuden, die kurz vor der Fertigstellung stehen als auch bei Sanierungen oder Nachrüstungen.

Raffstoren mit vivamatic verbessern die Energiebilanz Ihres Gebäudes, steigern den Werterhalt Ihrer Immobilie und Ihre Lebensqualität.

Ihre Vorteile von Raffstoren mit vivamatic-Technologie im Überblick:

  • Ständiger Optimalwinkel der Raffstore-Lamellen
  • Maximale Tageslichtnutzung
  • Optimale Raumausleuchtung bei gleichzeitigem Hitzeschutz
  • Geringerer Kunstlichteinsatz
  • Keine kurzzeitige Kunstlichtschaltung während der Raffstorentieffahrt
  • Keine Nutzerstörung, da keine Raumverdunklung beim Tieffahren
  • Kontinuierliches, automatisches Nachsteuern des Lamellenwinkels sorgt für eine permanente Wohlfühlatmosphäre
  • Reduzierte Lamellenwendegeschwindigkeit „slowturn“ serienmäßig
  • Komfortable Ansteuerung über die WAREMA climatronic 2.0
  • Senkt den Energieverbrauch für die Gebäudeklimatisierung und Kunstlicht
  • Steigert die Energieeffizienz
  • Erfüllt Energieeffizienzklasse A
  • Keine Änderung bei Planung, Aufmaß und Montage – Vorgehen entspricht dem jeweiligem Grundtyp
